Descrição

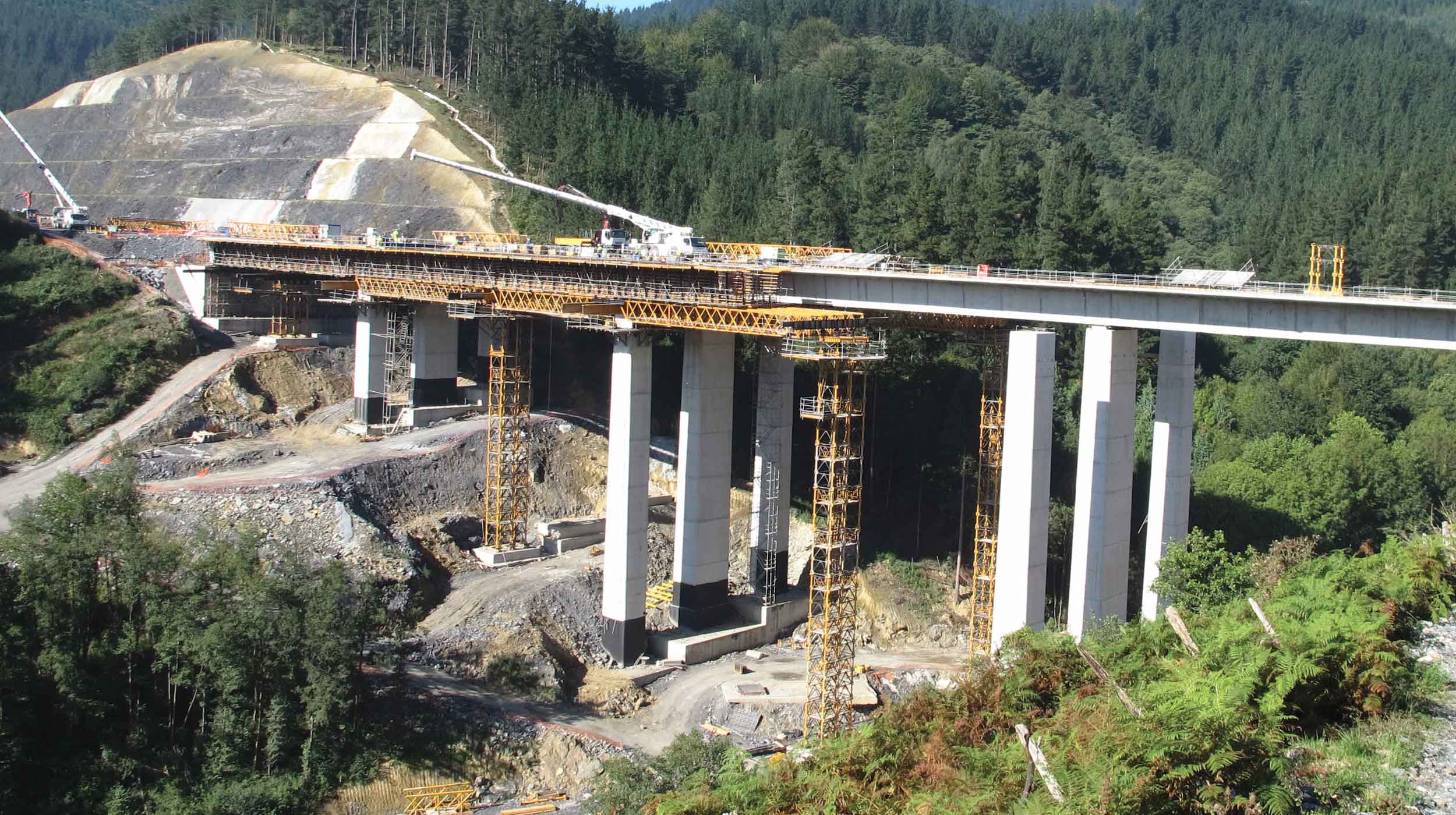

Esta infraestrutura faz parte da linha de alta velocidade Gasteiz/Vitória- Bilbau- Donostia/San Sebastián, no trecho de Arrasate/Mondragón-Elorrio.
Composta de três placas, uma inclui dupla via de padrão internacional (14 m) e dois são de única faixa, ambos de 8 m de largura.

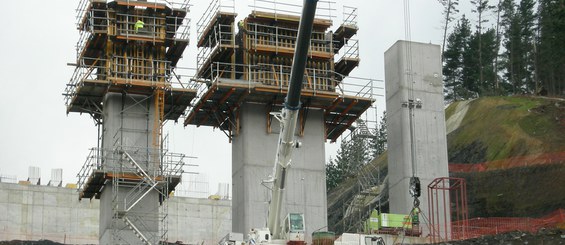

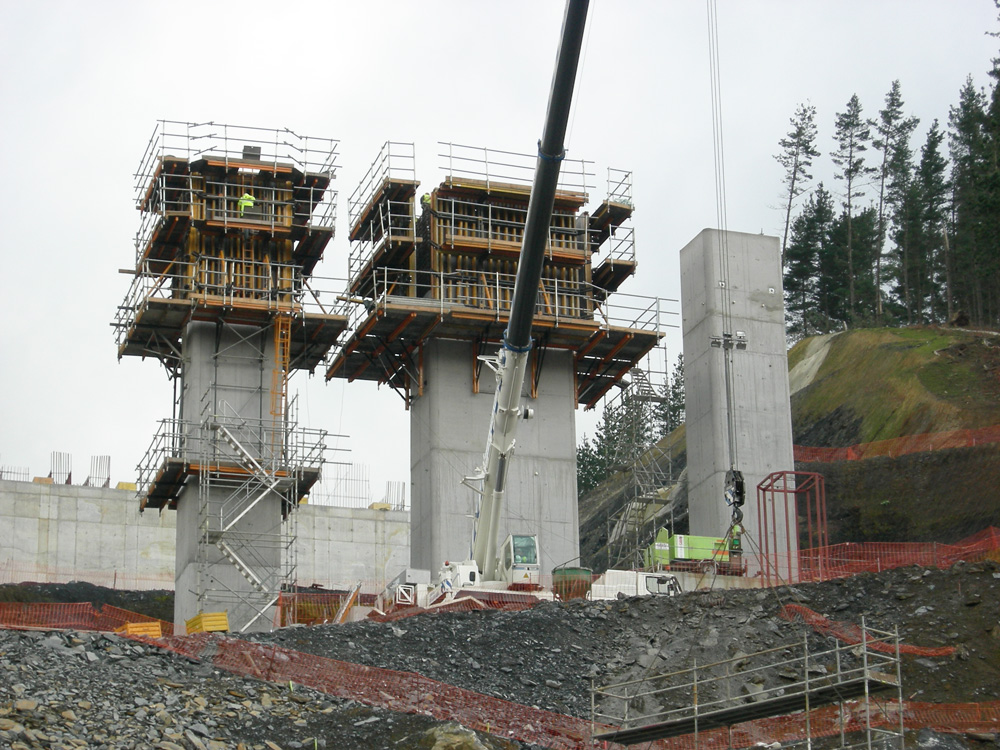

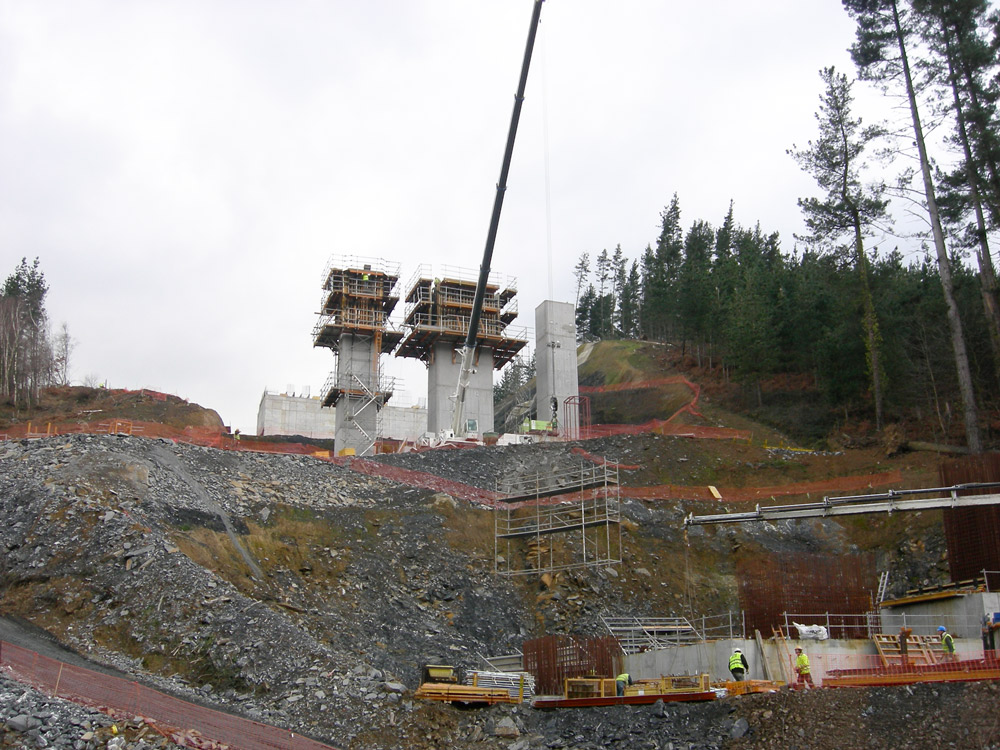

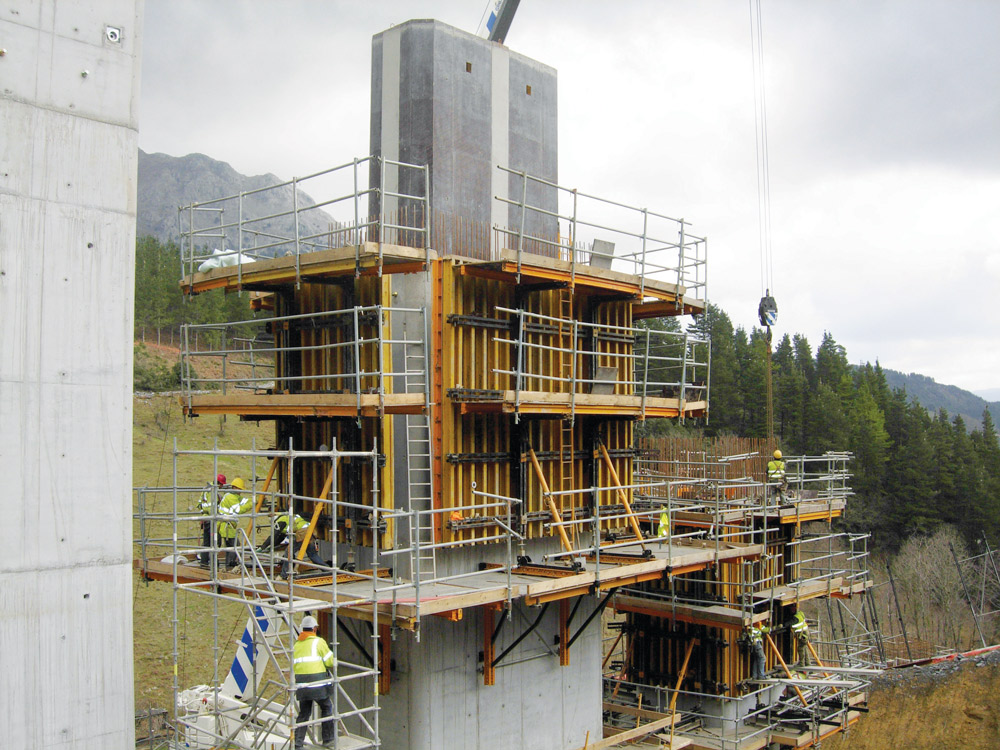

Com 223 m de comprimento, cada tabuleiro é apoiado em 4 pilares com uma altura máxima de 41 m e vãos entre pilares de 49 m de extensão. Para a sua execução se aplica um processo construtivo especial para minimizar o impacto ambiental, com menos apoios na base.
Solução ULMA

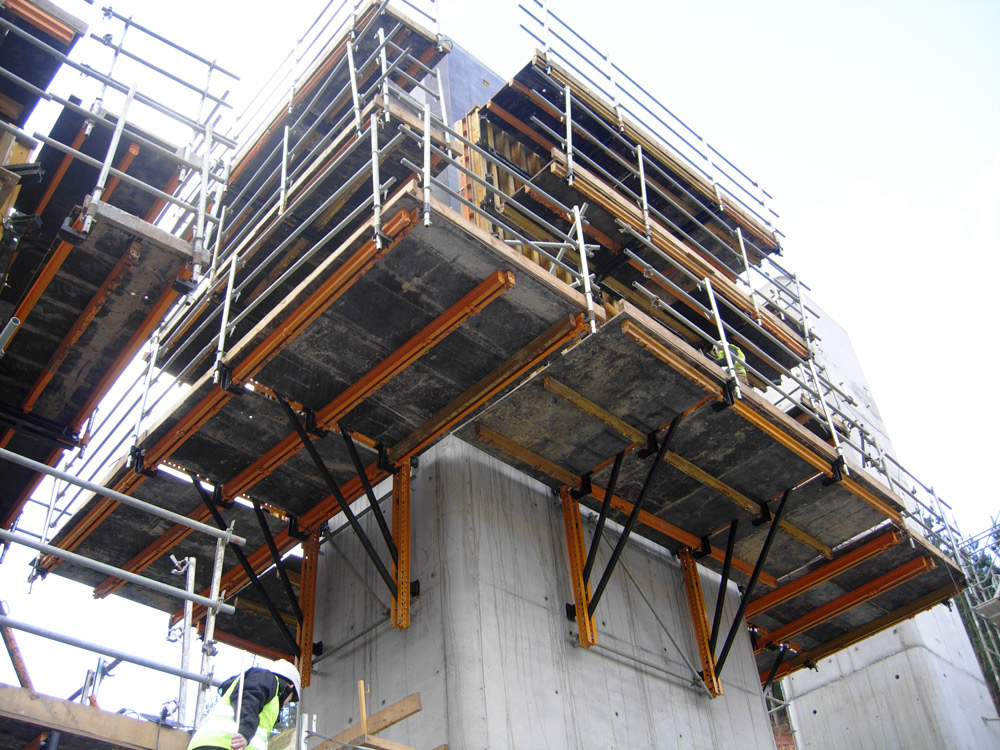

A seção do tabuleiro de caixão, com cantos de 3,64 m é executada em duas fases, através da cofragem ENKOFORM HMK. Primeiro se realiza o fundo e as laterais e em seguida é realizado o trecho das abas.

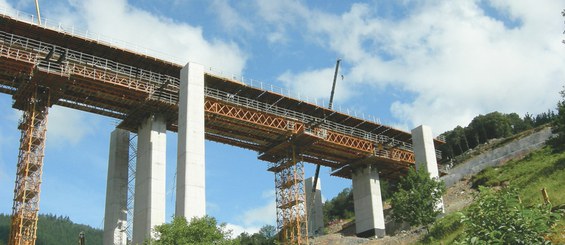

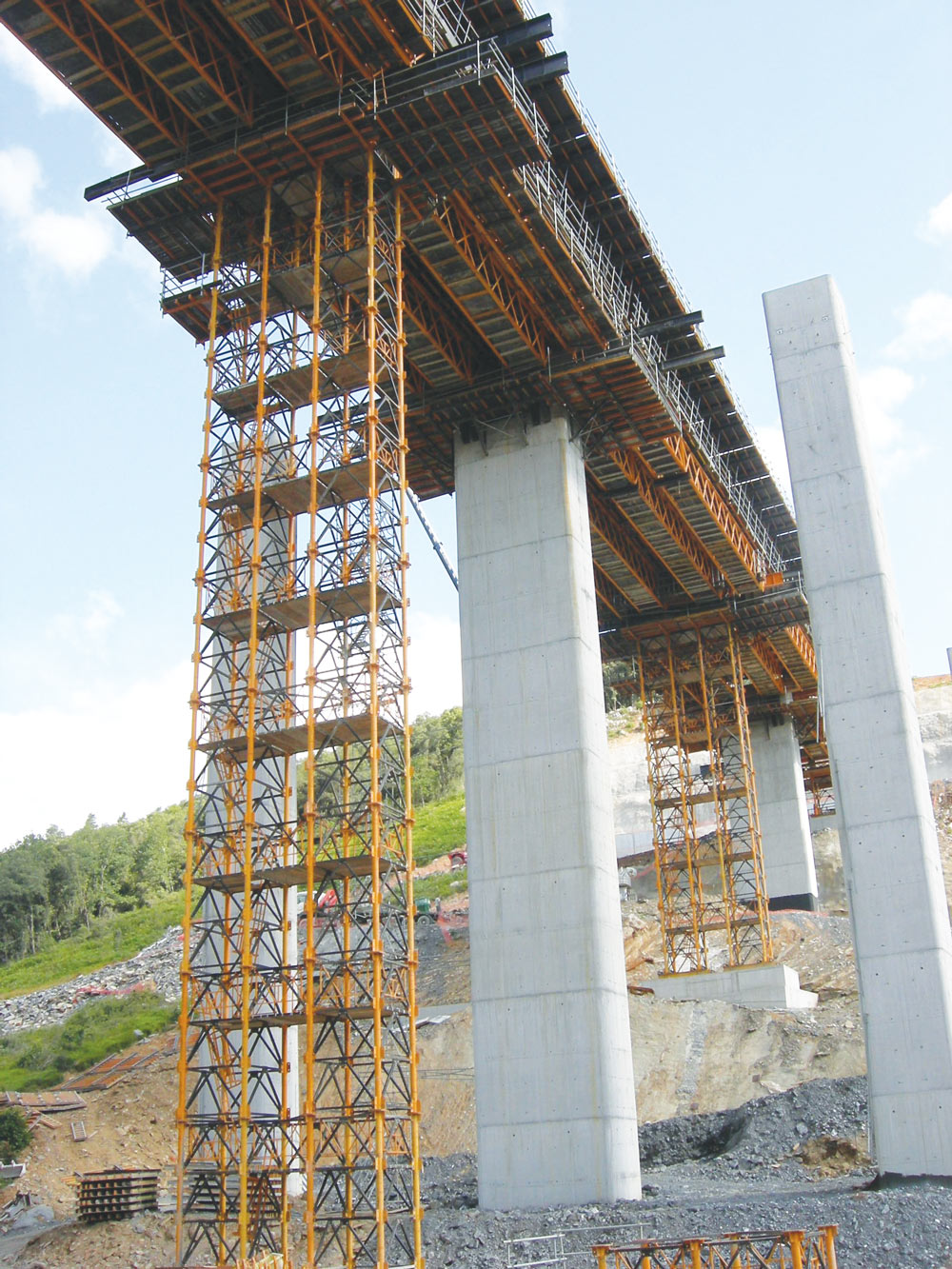

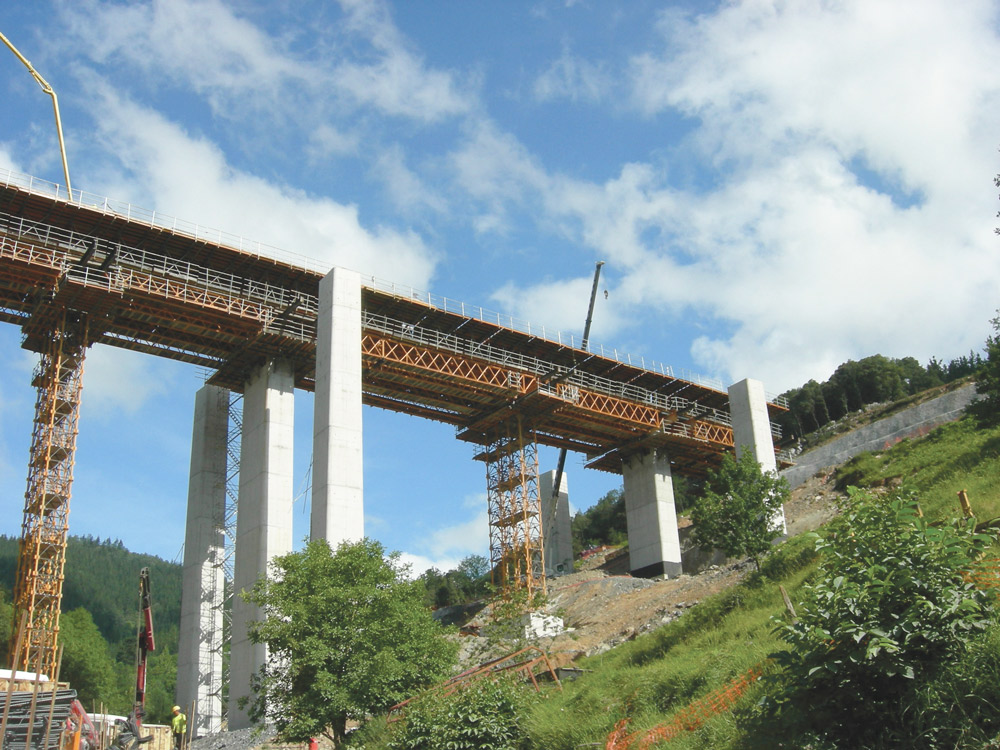

O escoramento em pórtico é realizado com Cimbre T-500 e Treliças H-33, transmitindo as cargas a uma torre provisória em cada vão e aos pilares usando Consoles MT.
