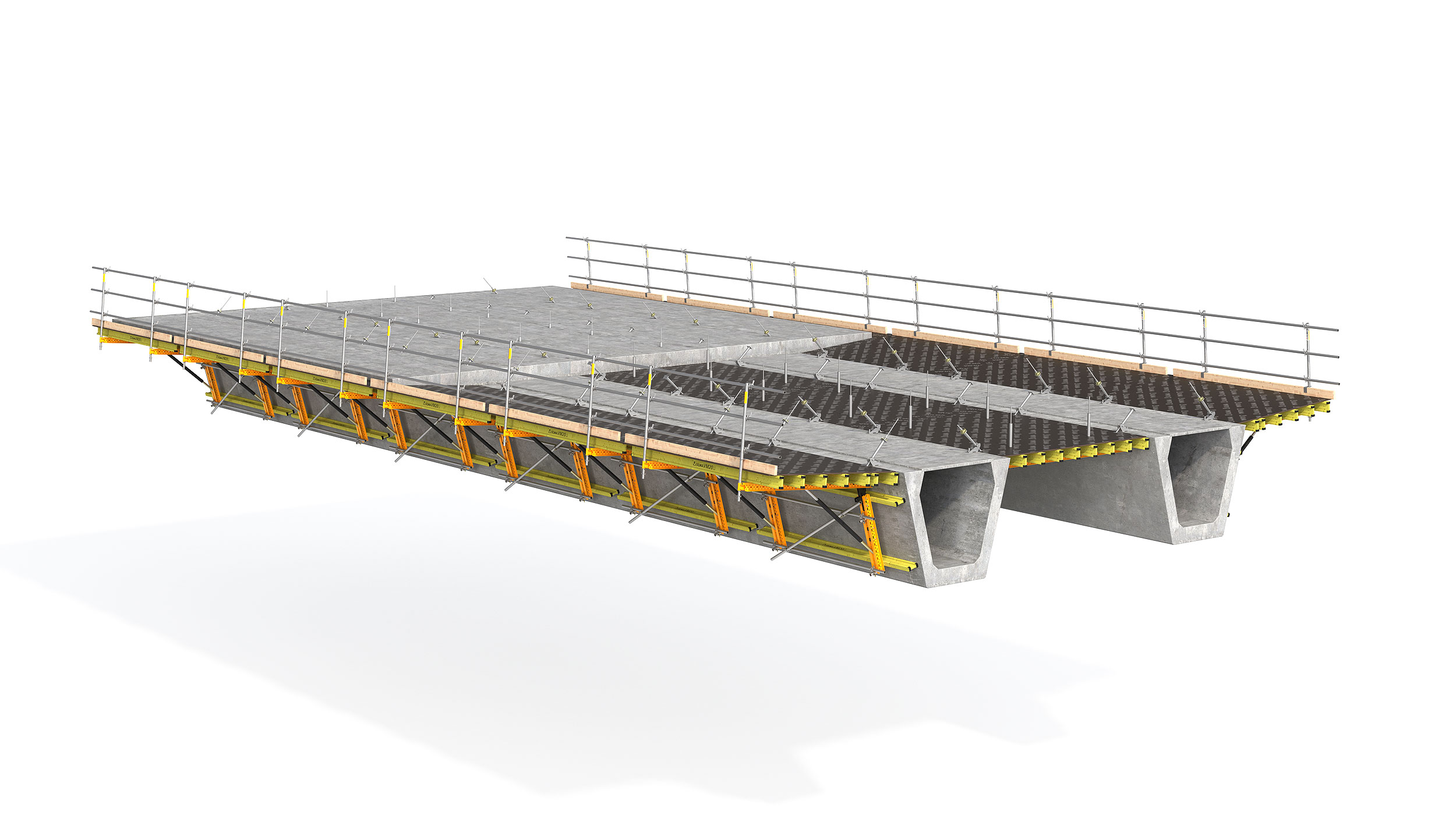

O Consola para pontes HC é utilizado para betonagem in-loco de abas ou laje central de pontes mistos com núcleo metálico ou de betão pré-fabricado.
O sistema é formado por uma cofragem modular e elementos auxiliares que permitem sua fixação ao núcleo da ponte.

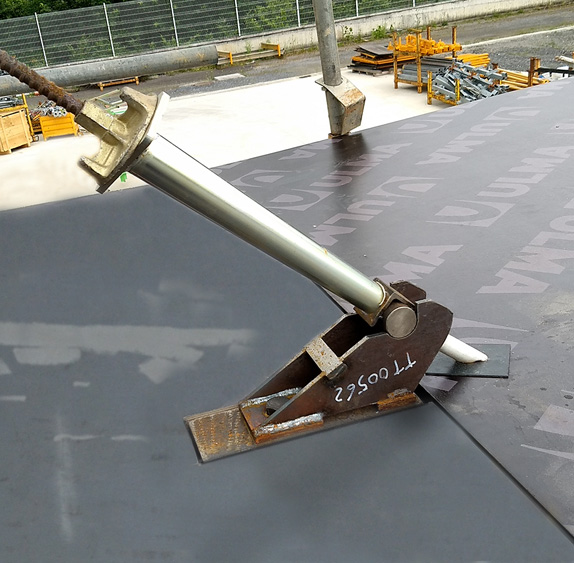

As bases que fixam na cofragem ao núcleo, podem ficar perdidas no betão ou ser recuperáveis dependendo do comprimento e características da ponte.

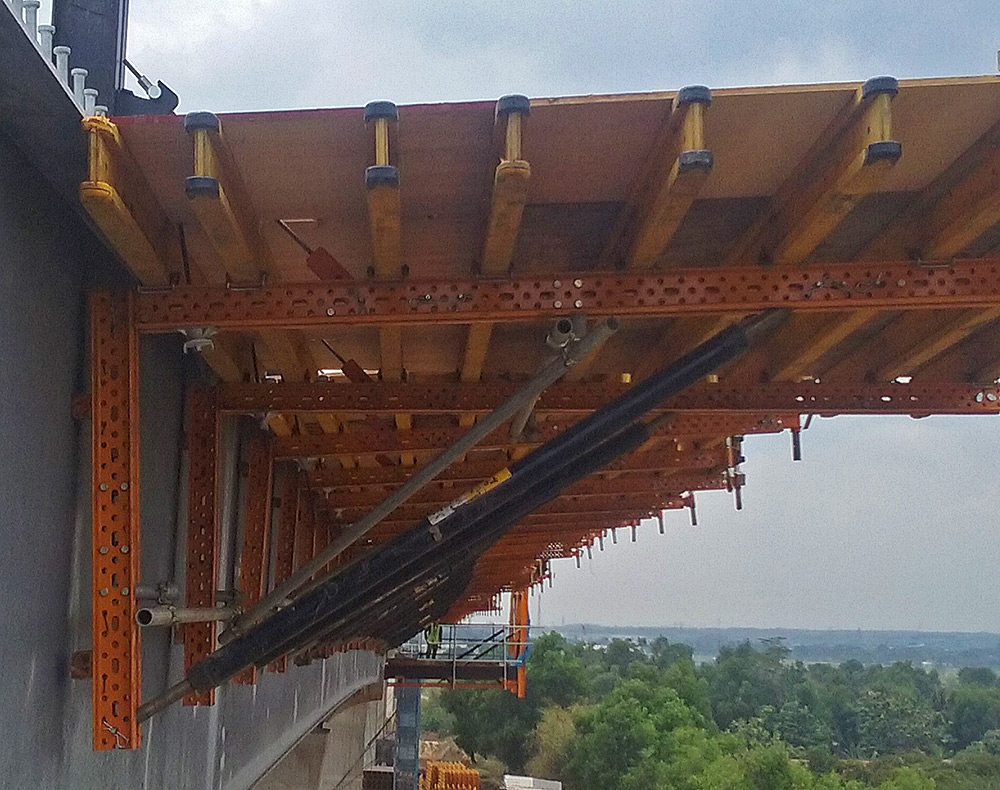

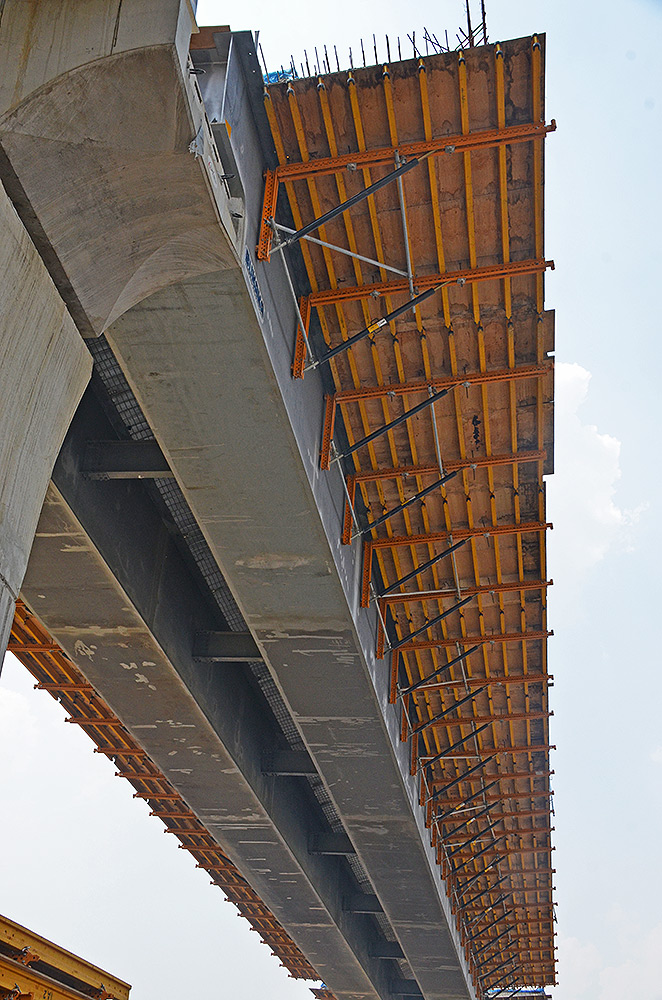

Cofragem da aba externa:
- Cofragem tipo plataforma formada principalmente por riostras, tensores e vigas.
- A união entre as riostras pode ser feita através de diferentes conectores.
- O ângulo adequado entre as riostras é efetuando regulando o tensor.
- O apoio (da segunda riostra) sobre o núcleo, será feito com vigas de madeira (baixas cargas) ou o Apoio Consola HC (altas cargas).
Cofragem da aba interna / central:
- Cofragem para solucionar as abas localizadas entre os dois núcleos.
- Painéis simples formados por duas riostras e vigas.
- Sistema seguro com montagem e desmontagem por cima; nenhuma operação é feita por baixo da cofragem.
- Sistema leve, cofragem composta por elementos de baixo peso.
- Simplicidade de uso, não é necessária grande qualificação para o uso.
- Montagem rápida, a maior parte dos elementos do sistema são unidos por pinos. Desta forma se conseguem reduzir o tempo e mão de obra de montagem.
- Sistema versátil, se adapta facilmente a diferentes geometrias.

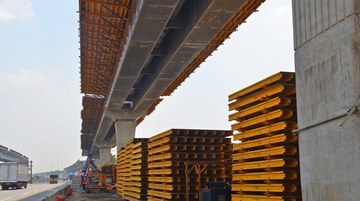

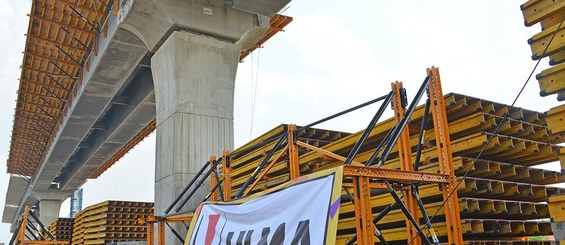

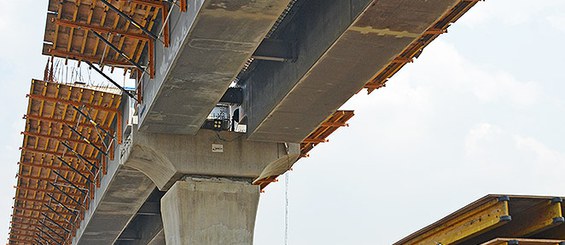

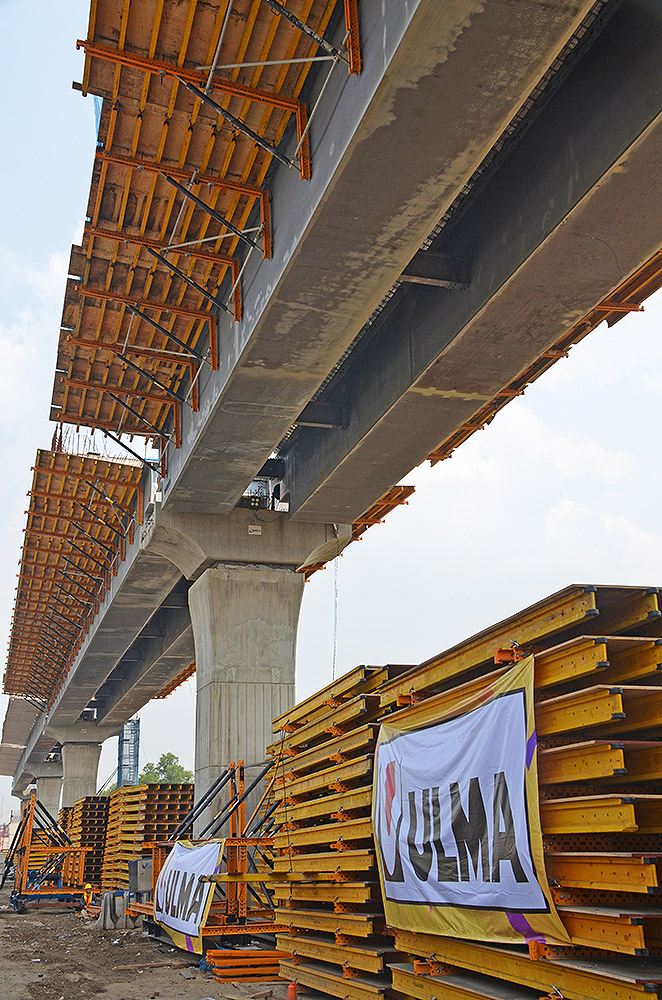

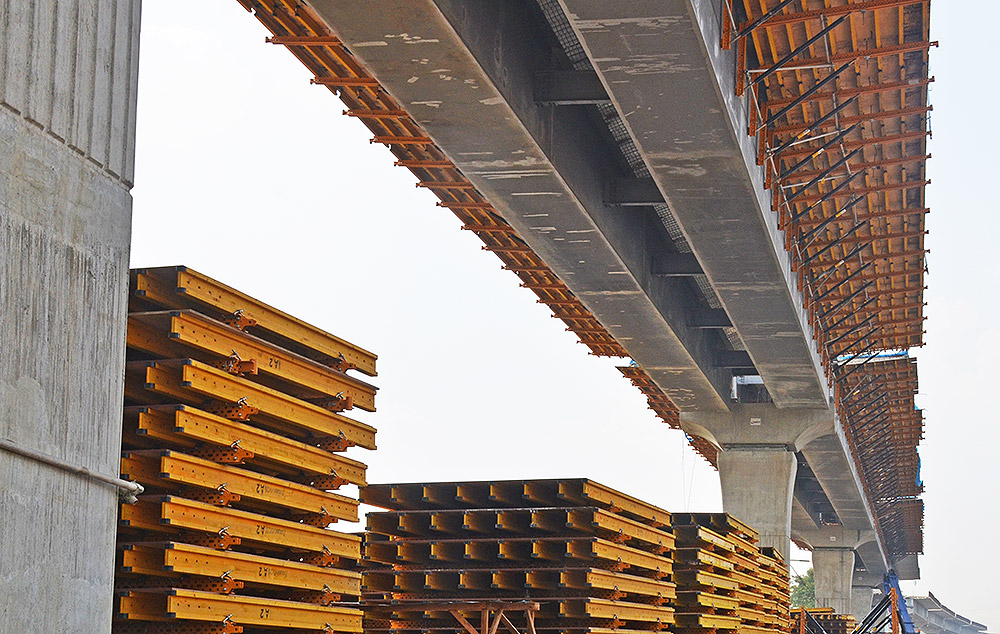

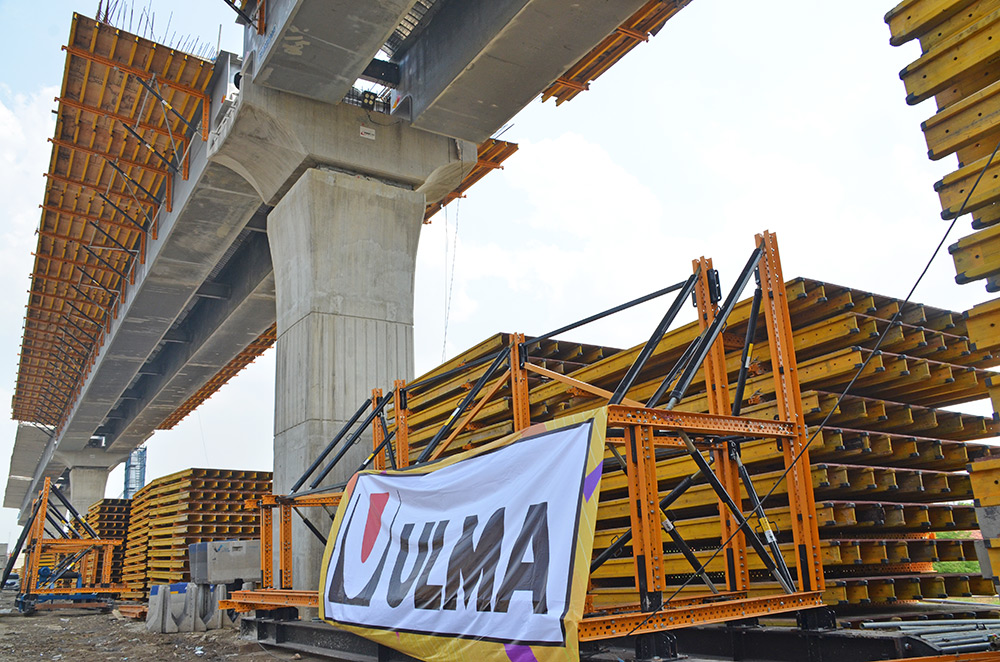

Rodovia Yakarta-Cikampek II, Karawang, Indonésia
Construção da nova rodovia elevada com pedágio de Yacarta-Cikampek, um distrito industrial em Karawang, Java Ocidental.
